tft lcd顯示屏大家一定都不陌生，我們生活中用到的很多產品都會使用tft lcd顯示屏，而tft lcd顯示屏是有很多參數代表其配置的，以及還有tft lcd顯示屏結構圖紙，那今天我們就來說說tft lcd顯示屏結構圖紙要如何才能看懂呢？我們著重要了解圖紙中的哪些信息呢？今天咱們就來說說。

一、tft lcd顯示屏圖紙

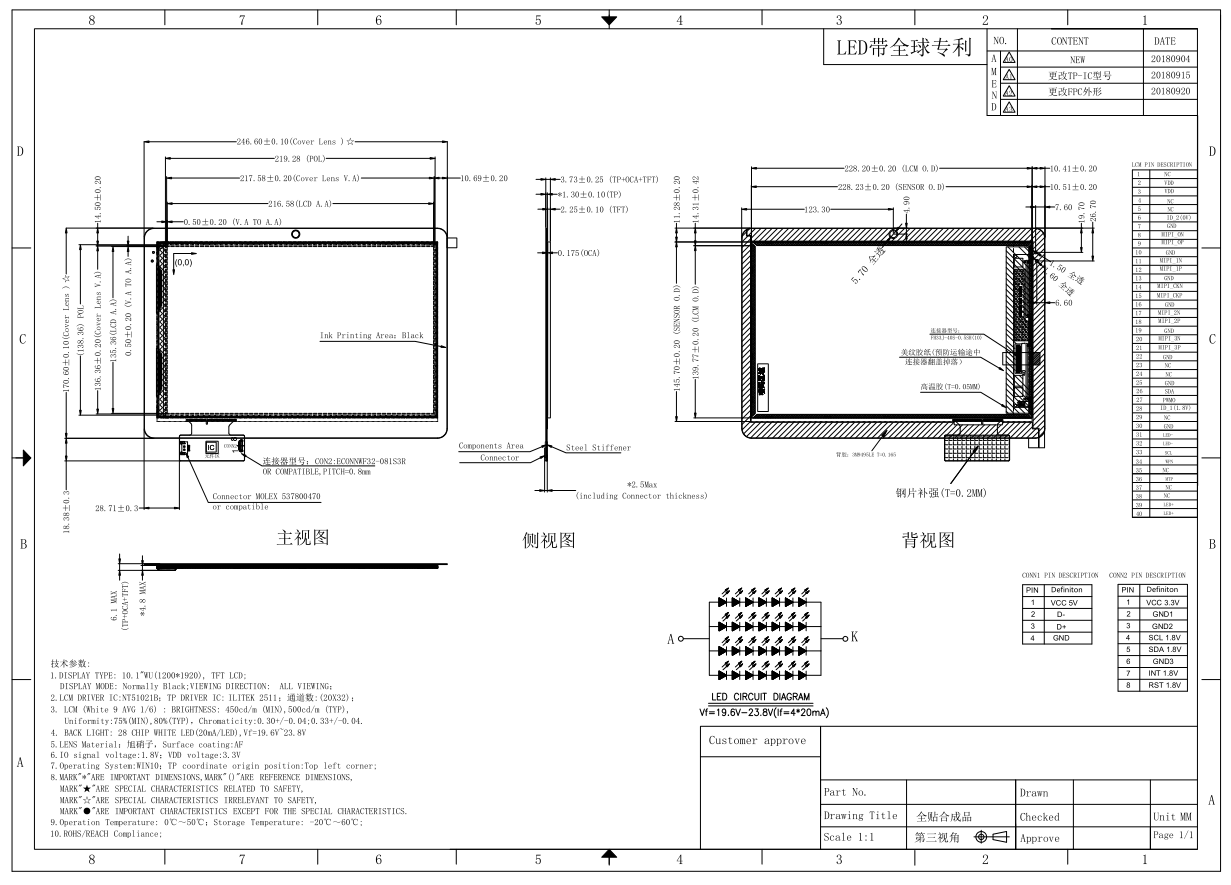

首先我們需要注意的就是tft lcd顯示屏圖紙，圖紙一般就在正中間最顯眼的位置，這其中包含了tft lcd顯示屏的外形尺寸和tft lcd顯示屏AA區尺寸，以及排線的外形尺寸，厚度等等都會在tft lcd顯示屏圖紙中顯示。如果帶觸摸屏的話，tft lcd顯示觸摸屏的外形尺寸和AA區尺寸都會標識出來，請看如下海飛智顯一款10.1寸tft lcd顯示屏的圖紙。

二、tft lcd顯示屏PIN定義

一般正常的tft lcd顯示屏廠家給到的圖紙，在圖紙的右手邊都可以看到tft lcd顯示屏的PIN角，以上圖海飛智顯10.1寸tft lcd顯示屏為例，本產品為40pin的tft lcd顯示屏。其中每個pin角的內容里面都有清晰的顯示出來。另外觸摸屏的PIN角在下方也會顯示。大家都可與清晰所見。

三、tft lcd顯示屏技術參數

tft lcd顯示屏技術參數是重要內容之一，一般在圖紙的左下角的位置可以看到，里面的內容大致為：尺寸、分辨率、IC型號、tft lcd顯示屏亮度，帶觸摸屏總成亮度、可視角度，觸摸屏材質，溫度等等都會在tft lcd顯示屏圖紙中體現出來，十分清晰并且簡單明了，您想了解信息都在此處可以查看到。

看了上面小編的介紹，是否對如何看懂tft lcd顯示屏結構圖紙有個很清晰的認識呢？深圳市海飛智顯科技有限公司，長期生產中小尺寸tft lcd顯示屏，尺寸包含了1-15寸左右，并且支持排線、觸摸屏、IC、背光等定制服務，歡迎有需求的客戶前來咨詢客服。
